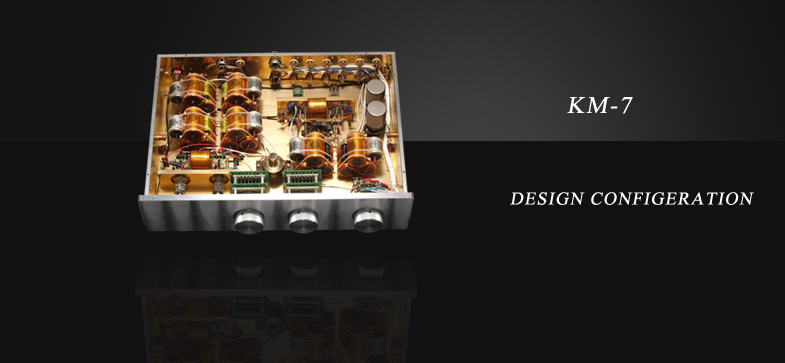

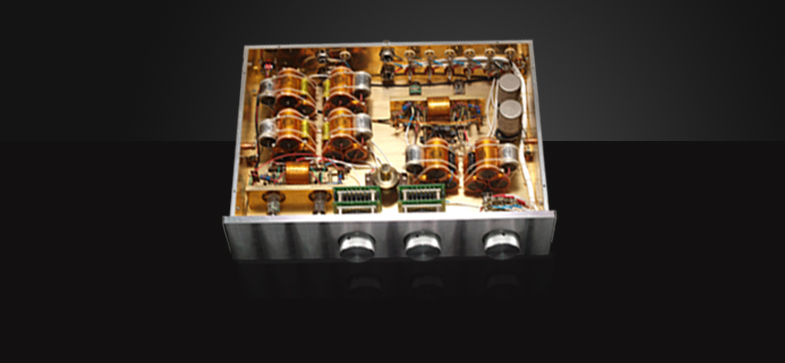

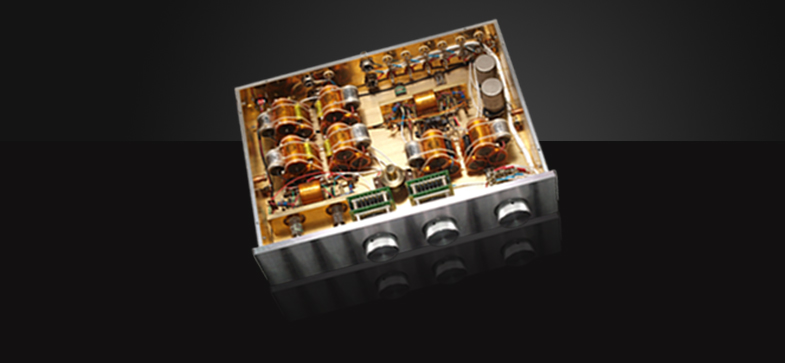

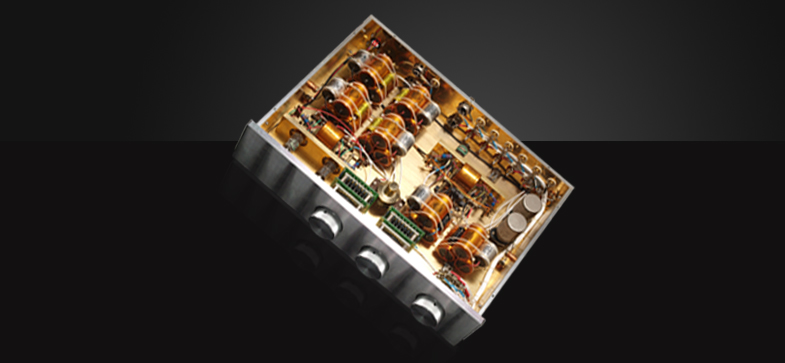

KM-7 型 高品質前置放大器簡介 設計梗概 1:以著名的 馬蒂斯 (Mattesse Referece)前置放大為參考,按照我們自己的經驗加以改進,達到了目前這台高增益,低輸出阻抗,寬頻響線性特佳的前級放大器。 2:基本線路是以 Ortofon T-3000 銀質輸入變壓器及阻尼控制線路(反饋控制)適應不同的輸入阻抗的動圈式唱頭,使能適應後級放大及揚聲系統。當開啟主機箱後即可見到這控制線路的選澤開關.這開關能調節反饋係數以改變整機的性能等等。 3:線路的設計,是典型二級放大,首級是德律風根(Telefunken)ECC83 擔任電壓放大,其後是英電(GEC A2900)擔 綱的線路放大。對於一般唱頭,它的訊號經 Telefunken ECC83 和 GEC A2900 並通過 RIAA 補償反饋,而動圈式唱頭則經 Ortofon T-3000 輸入變壓器以匹配 其低值輸出阻抗,然後進入其後二級放大。 4:為了避免干擾信號放大,放大器與電源供給器是分別裝在兩個機箱內,使達到最佳的信躁比。放大級 5:唱頭放大,線路放大和動圈唱頭變壓器的組合使得音樂愛好者由商品黑膠唱片上的音樂得以重現。其道理就是極低的電壓(0.02mv)經過三級放大(輸入變壓器,唱頭放大器,和線路放大器)連線到功率放大器。為了給足夠的電壓增益以及避免不能要的躁音通過這三級放大.所以高水準的能手從事此項製造是不可或缺的。 6:為了避免躁音干擾,達到高的信躁比,就有必要將整個裝置放入密封的機箱。 7:所有電子管都裝在四個日制的鍍金片和磁板的管座上,管腳接觸片都是用黃金覆被的。 8:全部信號通聯都是經(a)WBT 99.99% 純銀芯線並以 鐵佛龍(Telflon) 為外皮(b)波音宇航廠的外皮為鐵佛龍鍍銀高級,銅質信號線,兩種組成
|
